產品介紹

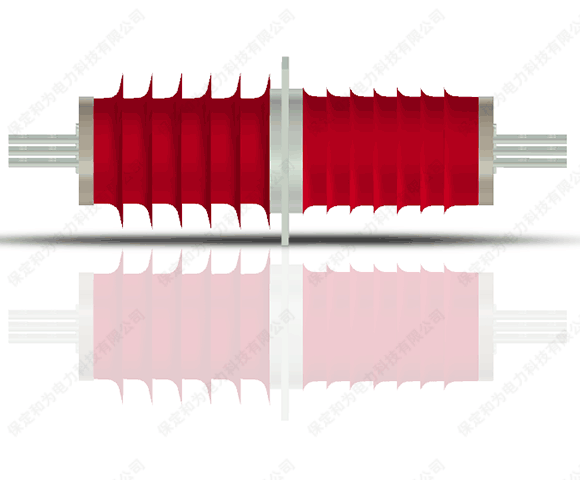

該產品由主絕緣、硅橡膠傘裙、導體、中間法蘭和端部附件組成。中間法蘭正常接地，導體正常通過高壓電流。載流體為導電母排。
參考標準
·GB/T 4109-2008《交流電壓高于1000V的絕緣套管》
產品型號
使用條件：
·環境溫度：-40℃~+40℃
·海拔高度：產品設計按1000m海拔設計，過1000m時，按GB 311進行修正
·污穢等級：戶外IV級/戶內Ⅲ級（有要求時需注明）
主要性能指標：
·適用額定電壓等級：12kV、24kV
·額定一次電流：≤4000A
·絕緣水平：
設備電壓Um，kV | 額定電壓kV | 工頻耐受電壓kV | 雷電沖擊耐受電壓（峰值），kV | 熱短時耐受電流 | |
| 干 | 濕 | ||||
12 | 10 | 28 | 28 | 75 | 25Ir |
24 | 20 | 50 | 50 | 125 | 25Ir |
運行維護：
免維護

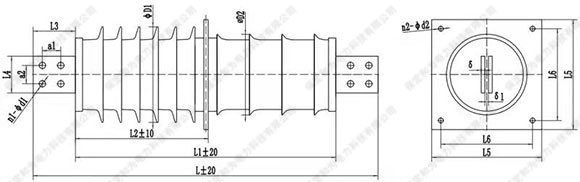

| FCG1-12~24kV干式復合絕緣型穿墻套管（單位：mm） | ||||||||||||||||
| 型號 | 總長L | 芯體長度L1 | 戶外長度L2 | φD1 | φD2 | n1-φd1 | 導電排 | 安裝法蘭 | ||||||||
| 排厚δ | 排間距δ1 | 伸出長L3 | 排寬L4 | 銅排數量 | 孔距a1 | 孔距a2 | L5 | L6 | n2-φd2 | |||||||
| FCG1-24/630 | 830 | 710 | 360 | 260 | 180 | 2-φ14 | 6 | / | 60 | 40 | 1 | 30 | / | 250 | 200 | 4-φ14 |
| FCG1-24/1250 | 870 | 710 | 360 | 260 | 180 | 4-φ14 | 12 | / | 80 | 60 | 1 | 30 | 30 | 250 | 200 | 4-φ14 |
| FCG1-24/1600 | 870 | 710 | 360 | 260 | 180 | 4-φ14 | 10 | 10 | 80 | 60 | 2 | 30 | 30 | 250 | 200 | 4-φ14 |
| FCG1-24/2000 | 910 | 710 | 360 | 260 | 220 | 4-φ14 | 10 | 10 | 100 | 80 | 2 | 40 | 40 | 300 | 250 | 4-φ14 |
| FCG1-24/2500 | 910 | 710 | 360 | 260 | 220 | 4-φ14 | 10 | 10 | 100 | 80 | 2 | 40 | 40 | 300 | 250 | 4-φ14 |
| FCG1-24/3150 | 950 | 710 | 360 | 260 | 220 | 4-φ18 | 10 | 10 | 120 | 100 | 2 | 50 | 50 | 300 | 250 | 4-φ14 |
| FCG1-24/4000 | 950 | 710 | 360 | 260 | 220 | 4-φ18 | 10 | 10 | 120 | 100 | 3 | 50 | 50 | 300 | 250 | 4-φ14 |
| 備注：此圖紙及尺寸同樣適用于12kV套管 | ||||||||||||||||
