產品介紹

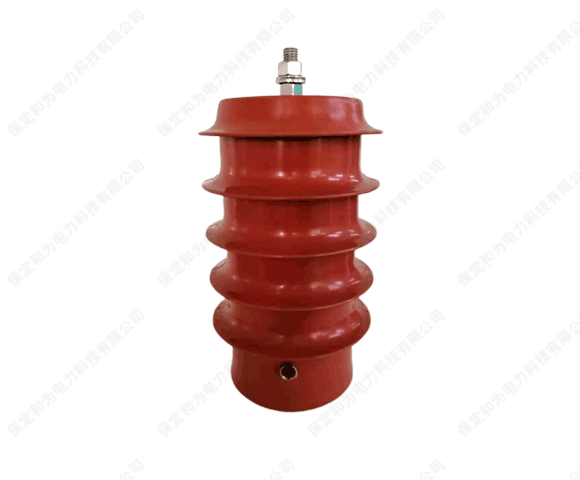

該產品將耦合電容器與結合濾波器結合為一體，使用于中壓配電線載波通信系統。本產品的高壓端直接通過高壓線纜連接到中壓配電線上，低壓端通過高頻電纜連接到載波機，接地端子通過接地線接地，用于實現載波信號傳輸和工頻電流的隔斷。
參考標準
·GB/T 7329-2008《電力線載波結合設備》
·GB/T 19749-2005《耦合電容器及電容分壓器》
使用條件
·安裝環境：戶外
·環境溫度：-30℃~+80℃
·頻率：中壓配電線的工作頻率在50Hz或60Hz
·海拔：標準設計為1000m，過1000m時，按國標進行修正
技術參數要求
參數 | 標準值 | 單位 | 參數 | 標準值 | 單位 |
耦合電容值 | 5 | nF | 線路側阻抗 | 300 | Ω |
電容容量波動百分比 | -25%~+25% | % | 額定短時工頻耐受電壓 | 42 | kV |
電容額定電壓 | 10/3 | kV | 局放放電 | ≤10 | pC |
設備電壓 | 11.5 | kV | 回波損耗 | ＜-12 | dB |
載波工作頻率 | 100~500 | kHz | 工作衰減 | ＜2 | dB |
電纜側阻抗 | 75 | Ω | 重量 | 5.5 | kg |

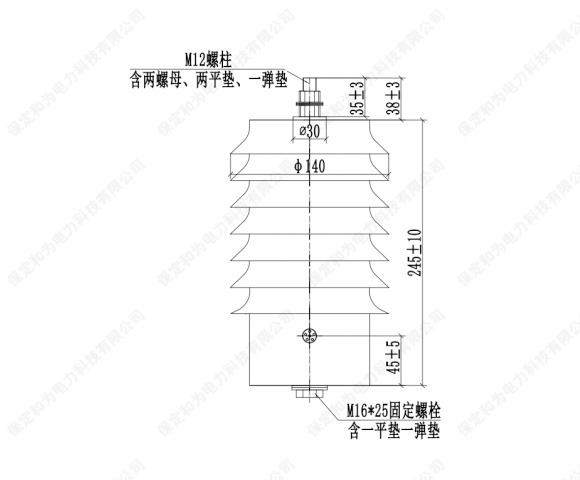

10kV中壓電力載波電容耦合器外形尺寸圖（單位：mm）
